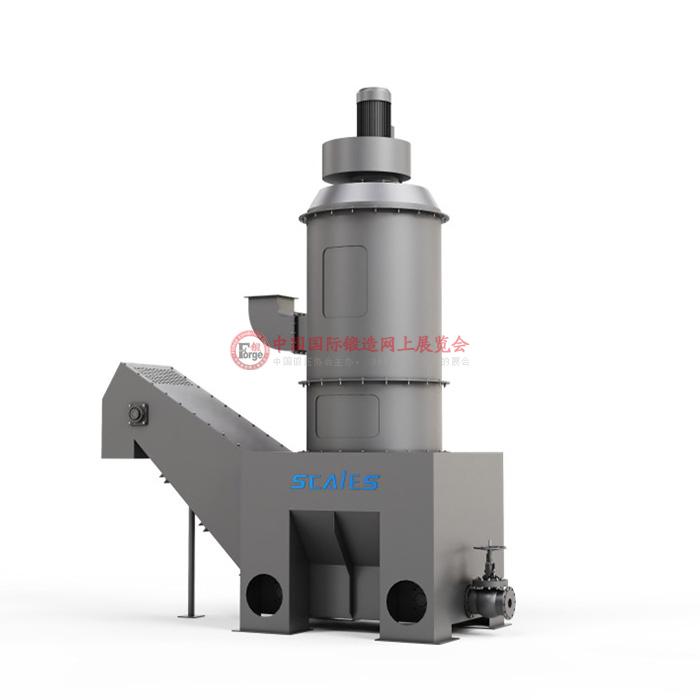

3.3.1. 设备简介
SVT文丘里湿式除尘器又称文氏管除尘器，是一种高效湿式除尘设备。常用于高温烟气的降温和除尘，如炼铁高炉、炼钢电炉烟气以及有色冶炼和化工生产中的各种炉窑烟气的净化，还可应用于铝合金加工、橡塑加工、热处理淬火油烟、打磨粉尘、焊接烟尘等多种工业废气粉尘的处理。
3.3.2. 工作原理

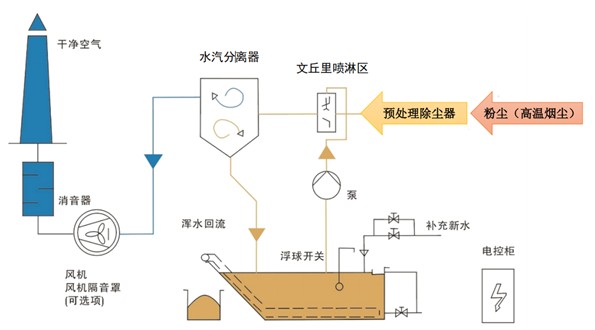

预处理除尘器
高温含尘烟尘首先进入预处理除尘器，先拦截大颗粒粉尘，降低后续文丘里喷淋区的处理负荷，避免细小喷嘴堵塞。
文丘里喷淋区（核心净化单元）
经预处理的含尘气流进入文丘里管结构的喷淋区：
由水泵（液下泵）输送的洗涤水，经水量调节阀精准控制流量后，通过喷嘴高速喷出。
含尘气流在文丘里管的收缩段、喉口处流速骤升至50-120 m/s，强烈的气流剪切力将洗涤水粉碎为10-100 μm的细微液滴，形成气液固三相混合区。
粉尘颗粒通过惯性碰撞（粗颗粒）、扩散效应（细颗粒，如PM2.5）与液滴结合，形成含尘液滴，同时高温烟气与液滴发生热交换，快速降温。
过滤器（水汽分离器）
携带含尘液滴的气流进入水汽分离器（过滤器）：
气流在扩散段流速降低，含尘液滴在重力与离心力作用下与气体分离，液滴沿器壁流下，通过“浑水回流”管回到循环水箱；
初步净化后的气体向上进入后续环节，分离器还能拦截残留的细微液滴，避免“二次带水”。
风机与消音器
净化后的气体由风机提供动力抽吸排出，经消音器降低气流噪音后，干净空气最终排入大气。风机隔震罩可有效减少设备运行时的震动与噪音污染。
循环水箱（带自动刮泥机）
从水汽分离器回流的含尘污水进入循环水箱：
污水中的粉尘颗粒在水箱内沉淀，自动刮泥机持续将底部沉淀的污泥刮入垃圾收集箱，定期清理以防止污泥淤积，保障循环水水质。
水泵（液下泵）与水量调节阀
水泵（液下泵）从循环水箱底部抽取洁净的上层水，输送至文丘里喷淋区作为洗涤液；
水量调节阀可根据含尘浓度、气流流量实时调整喷淋水量，维持最优液气比，既保证除尘效率，又避免水资源浪费。
液位感应器与新水补充接口
液位感应器（浮球开关）实时监测循环水箱水位，当水位低于设定值时，自动触发新水补充接口补水，维持循环水量稳定。
出水管
用于定期排出水箱内的浓缩污水（或溢流多余水量），避免循环水悬浮物浓度过高影响除尘效果，维持系统水质平衡。
1、文丘里喷淋区
2、过滤器
3、风机
4、垃圾收集箱
5、循环水箱（带自动刮泥机）
6、水泵（液下泵）
7、水量调节阀
8、 出水管
9、液位感应器
10、新水补充接口
3.3.3. 技术优势
(1) 除尘效率高：对于细微粉尘也有着出色的捕集效果，净化效率可达99%以上。
(2) 结构紧凑：占地面积小，适配性强，可以灵活集成在各类除尘系统之中。
(3) 降温兼净化在除尘的同时可以降低气流温度，还可以对部分有害气体进行溶解吸收。
(4) 运行稳定：内部结构流畅，不易发生堵塞，后期运维简单方便。
